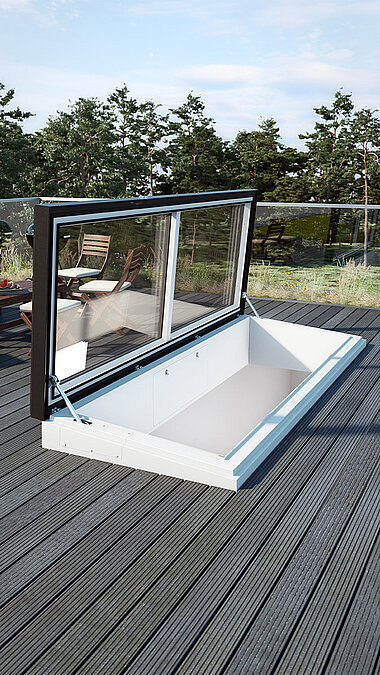

LAMILUX Flat Roof Access Hatch Comfort Swing
Lusso personalizzato - la luce del giorno nella sua forma migliore
I vantaggi per voi
Flat Roof Access Hatch Comfort Swing
Design e comfort
- Grandiosa illuminazione naturale

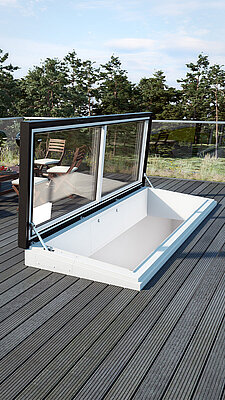

- Comoda uscita al terrazzo sul tetto tramite la scala (a cura del committente)
- L’uscita per tetto piano si apre di 84° in circa 25 secondi.
- Il meccanismo di ribaltamento risparmia spazio sul terrazzo.
- Autopulente, grazie a all’elemento di basamento inclinato e al passaggio piano al telaio della vetratura.
- Apertura senza soluzione di continuità, grazie al cilindro idraulico.
- Varietà di colori secondo la scheda RAL (profili perimetrali e superficie intradosso).
- Struttura battenti, dispositivo di apertura motorizzato ed elemento di basamento sono completamente premontati in produzione.
- Lato di apertura DIN Sinistra o DIN Destra selezionabile all’ordinazione.
Sicurezza
- Funzione di arresto di emergenza durante il processo di chiusura monitorata da fotocellula
- Chiusura e apertura dell’elemento tramite un pulsante a chiave.
- Possibilità di aprire e chiudere anche in mancanza di corrente, grazie all’azionamento con leva a mano.
- Evacuazione fumi: utilizzabile anche come elemento di evacuazione fumi
- Rispetto della DIN 18234 senza misure aggiuntive (prevenzione della propagazione delle fiamme al tetto)
- Di serie: lastra esterna ESG, lastra interna VSG
- Resistenza contro l'esposizione al fuoco dall’esterno, attraverso scintille e calore irradiante, con classificazione Broof (t1) secondo DIN EN 13501-5
- Anti-caduta e calpestabile per lavori di pulizia e manutenzione secondo DIN 18008-6
Efficienza energetica
- Struttura complessiva priva di ponti termici
- Elemento di basamento completamente termoisolato
- Possibilità di dotazione con vetri funzionali molto pregiati
- Rischio di produzione di condensa minimo
Le varianti di dotazione
Flat Roof Access Hatch Comfort Swing
Varianti di vetratura
| Denominazione | Coefficiente Ug | Coefficiente della luce passante | Coefficiente di trasmissione termica totale | Insonorizzazione |
| Vetratura con protezione termica W110 | 0,6 W/(m²K) | 72 % | 51 % | 39 dB |
| Vetratura con protezione termica W303 | 0,6 W/(m²K) | 49 % | 50 % | 39 dB |
| Vetratura con protezione solare 60/30 S117 | 0,6 W/(m²K) | 55 % | 30 % | 39 dB |
| Vetratura con protezione solare 60/30 S118 | 0,6 W/(m²K) | 37 % | 27 % | 39 dB |
| Vetratura con protezione solare 50/25 S121 | 0,6 W/(m²K) | 47 % | 26 % | 39 dB |
| Vetratura con protezione solare 50/25 S122 | 0,6 W/(m²K) | 31 % | 23 % | 39 dB |
| Vetratura con protezione solare 70/37 S125 | 0,6 W/(m²K) | 62 % | 34 % | 39 dB |
| Vetratura con protezione solare 70/37 S126 | 0,6 W/(m²K) | 42 % | 34 % | 39 dB |

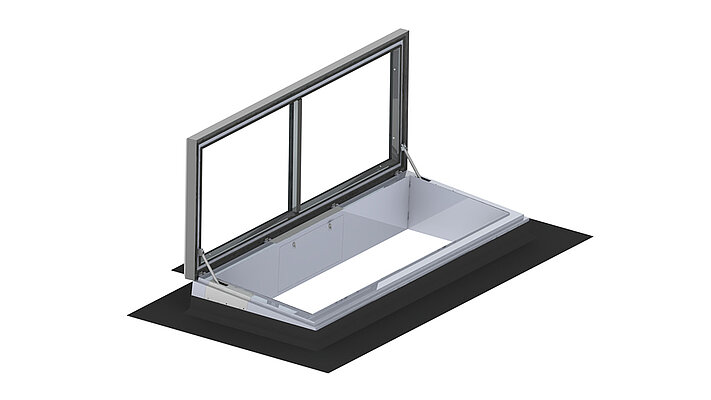

Azionamento di apertura

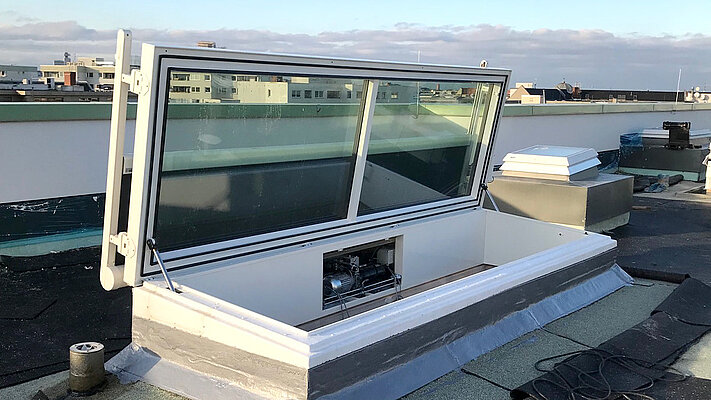

L’apertura senza soluzione di continuità avviene su tutta l’anta, mediante un cilindro idraulico per lato stretto, con attivazione tramite gruppo idraulico ad azionamento elettrico (230 V). Flat Roof Access Hatch Comfort è dotato di un interruttore di finecorsa per il monitoraggio dell'apertura, rispettivamente sul lato stretto opposto all’uscita, così come di una fotocellula per il monitoraggio dell’area di uscita dell’elemento. L’apertura dell’elemento viene azionata dal gruppo idraulico, tramite un pulsante a chiave con dispositivo vigilante.

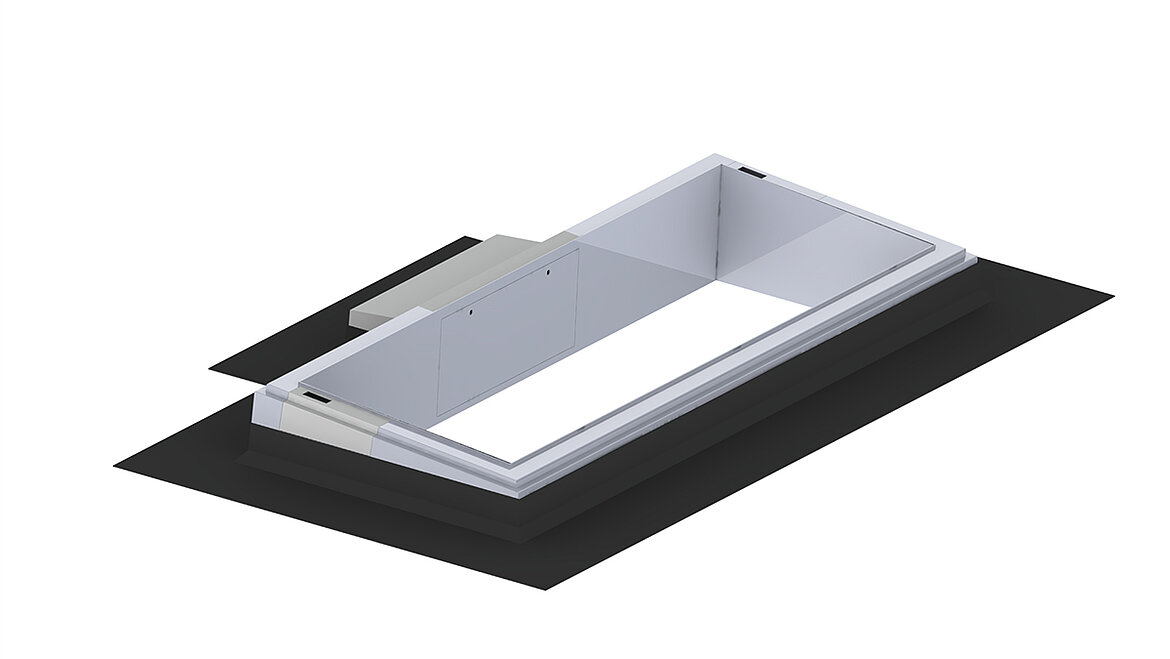

Elemento di basamento
L’elemento di basamento (Misura OKD 100 cm x 300 cm o 100 cm x 350 cm) costituisce la base della struttura. Fornisce il collegamento termico ideale all'edificio. L’elemento di basamento è composto da una struttura in acciaio ed è isolato completamente con lana minerale. Il lato interno è ricoperto con una lamiera di alluminio rivestita, a scelta in tutti i classici colori RAL, mentre il lato esterno è in VTR completamente pigmentato in bianco. L’elemento di basamento rispetta la norma DIN 18234 - Prevenzione della propagazione di un incendio al tetto, senza misure aggiuntive.
L’altezza dell’elemento di basamento è di 41 cm sul lato grondaia e di 50 cm sul lato lungo opposto. La superficie è inclinata di 5°, favorendo l’auto-pulizia ideale dell’elemento.

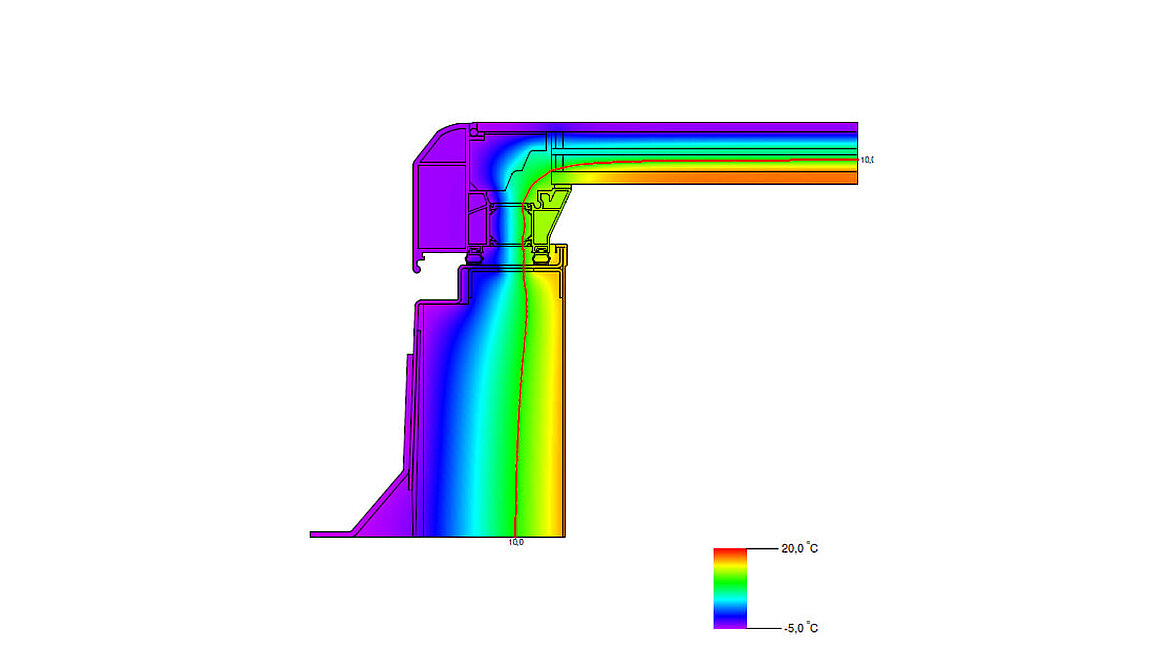

Efficienza energetica
Il nostro LAMILUX Flat Roof Access Hatch Comfort Swing si contraddistingue per andamenti isotermici ottimali e, quindi, un rischio minimo di creazione di condensa. Flat Roof Access Hatch garantisce un elevato isolamento termico, anche nelle fughe.

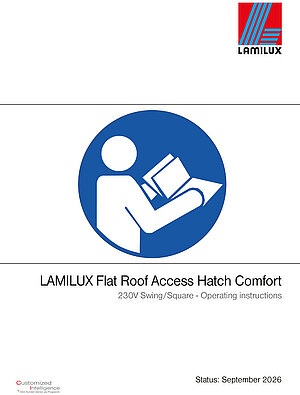

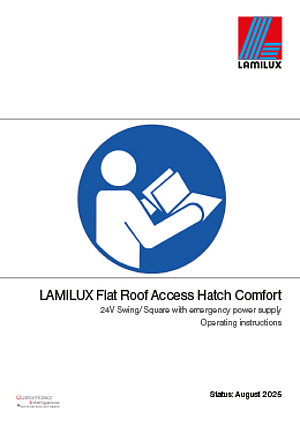

Downloads
