Evacuazione fumi scala
Conformità al regolamento edilizio nazionale con il set scala LAMILUX
Per realizzare un’evacuazione fumi dalla scala in conformità al regolamento edilizio nazionale, è necessaria una superficie geometrica di rimozione dei fumi di 1 m² oppure pari ad almeno il 5% della superficie della scala. I lucernari a cupola F100 CI-System, l’elemento in vetro F100 e l’elemento in vetro FE/FP/FW possono pertanto essere dotati del set scala LAMILUX per l’apertura automatica. Come misure ottimali del lucernario, consigliamo 120x120cm o 100x150cm.
I vantaggi
Scarico fumi scala LAMILUX
- Superficie di apertura geometricamente libera per lucernari con misure 120x120 cm 1,02 m² o con 100x150 cm 1,07 m²
- Indipendente dalla rete
- Controllo elettronico, con possibilità di ventilazione
- Kit pronto per il montaggio con tutti i gruppi necessari, istruzioni di montaggio e schemi dei collegamenti
- Montaggio agevole da parte di un elettricista
- Utilizzabile per lucernario a cupola F100 CI-System e per la finestra per tetti piani: elemento in vetro F100 CI-System, elemento in vetro F CI-System, elemento in vetro FP / FW CI-System
| Linea motore - sezioni cavo | |||
|---|---|---|---|
| Numero di motori | 1 | 2 | |
| Lunghezza max cavo | 3 x 1,5 mm² | 100 | 50 |
| in metri | 3 x 2,5 mm² | 170 | 85 |
| (Sezione: doppia) | 5 x 2,5 mm² | 300 | 150 |

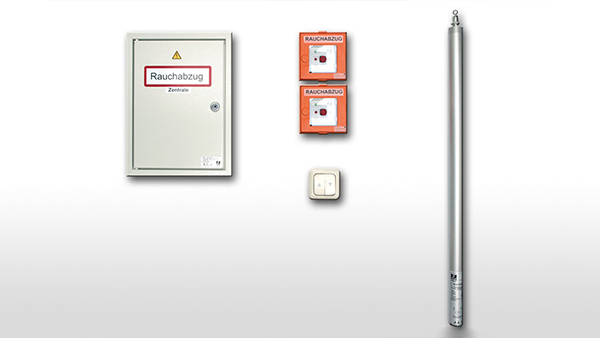

I componenti standard
Scarico fumi scala LAMILUX
- Motore elettrico corsa 500 mm, 24 V, con spegnimento carico integrato
- Centralina di comando predisposta per max due motori con possibilità di comando per tasti EFC, tasti di aerazione e diversi dispositivi aggiuntivi come rilevatore di fumi*, rilevatori termici* o sensori vento e/o pioggia* (*disponibile opzionalmente)
- Due tasti EFC con visualizzatore su intonaco (numero a seconda dei requisiti di cantiere)
- Tasto di aerazione su intonaco
