Lucernario continuo CI-System
Inondati dalla luce naturale

Lucernario continuo LAMILUX - Lucernario continuo CI-System W | R

Flessibilità per forma, colore e funzione

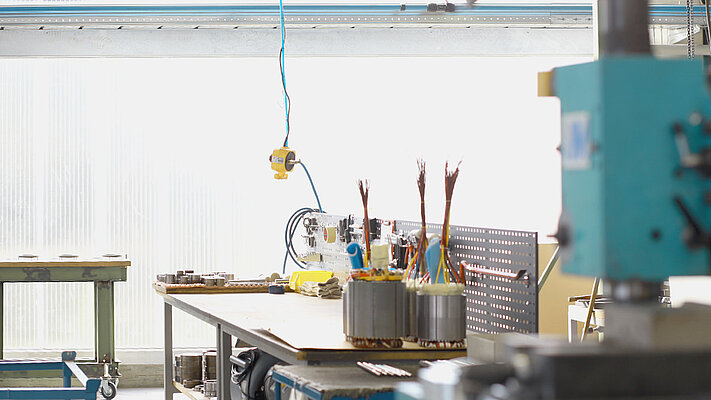

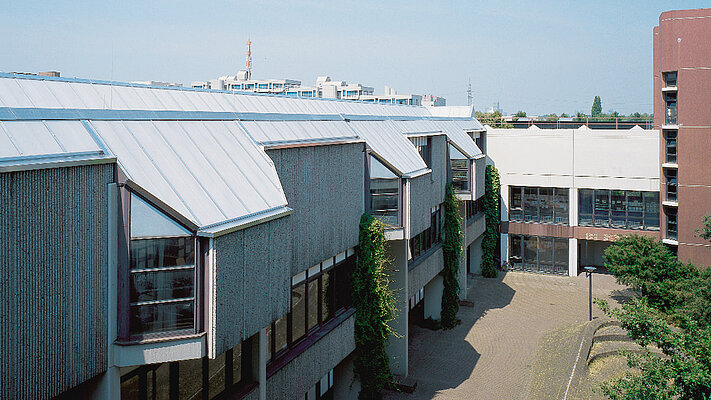

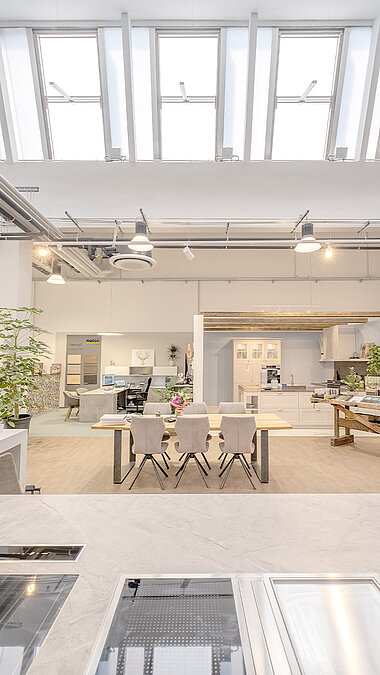

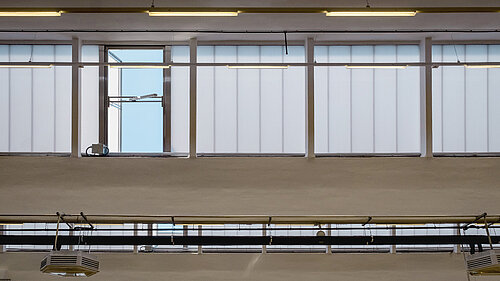

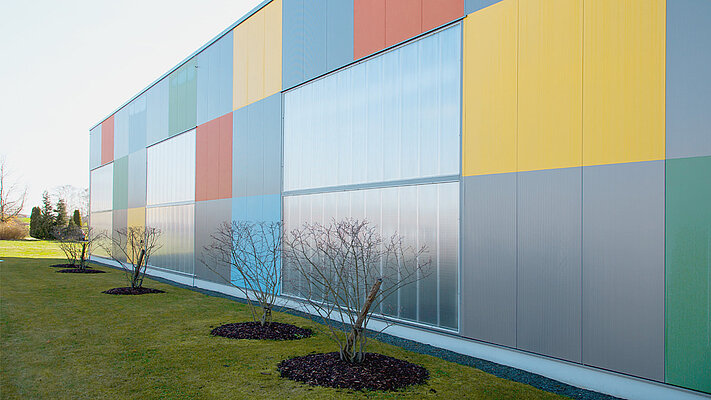

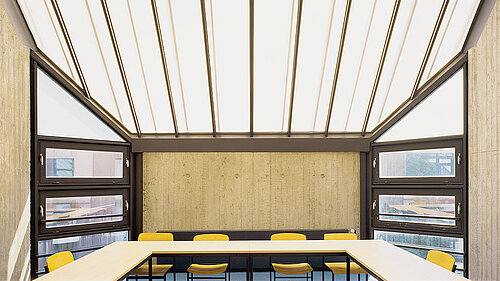

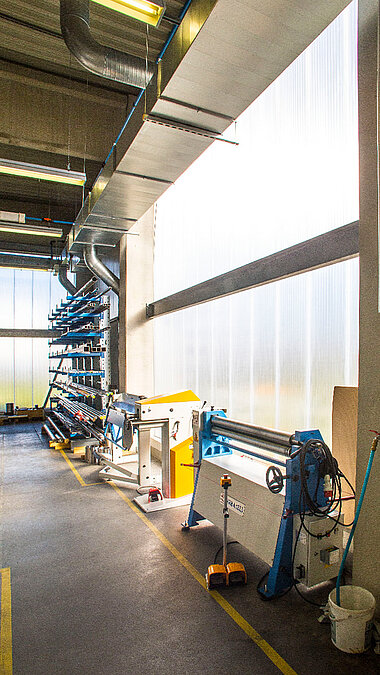

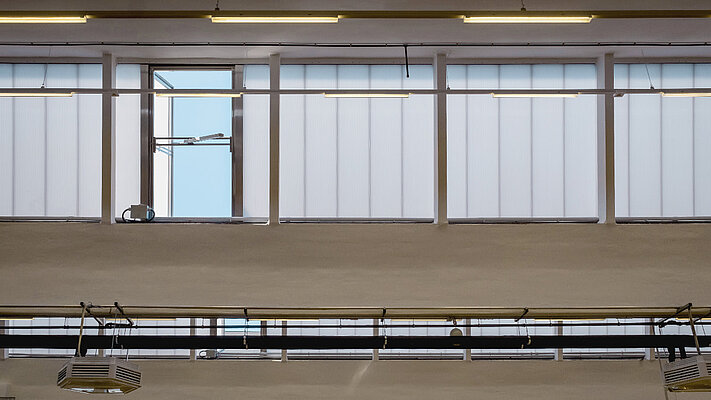

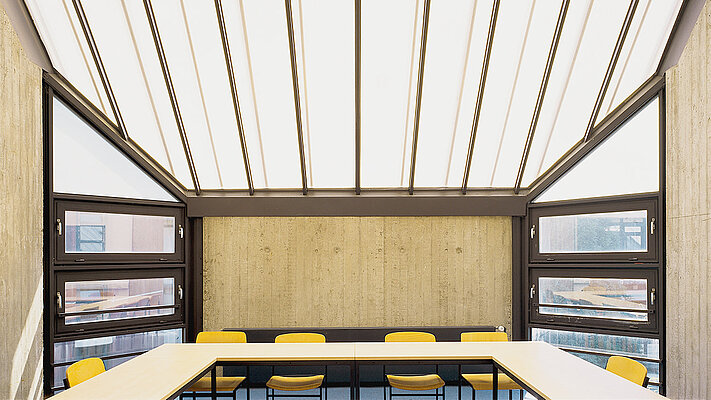

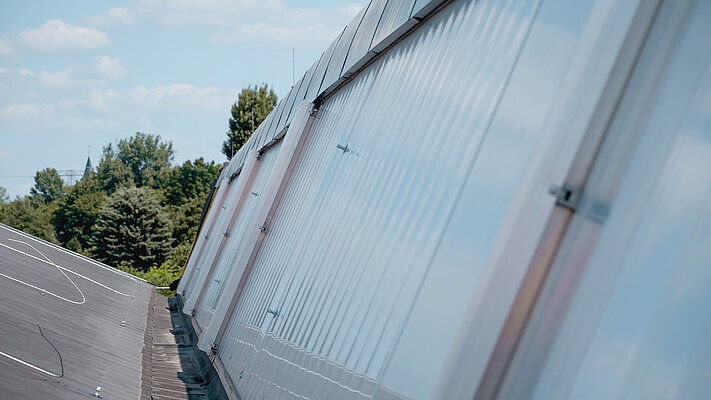

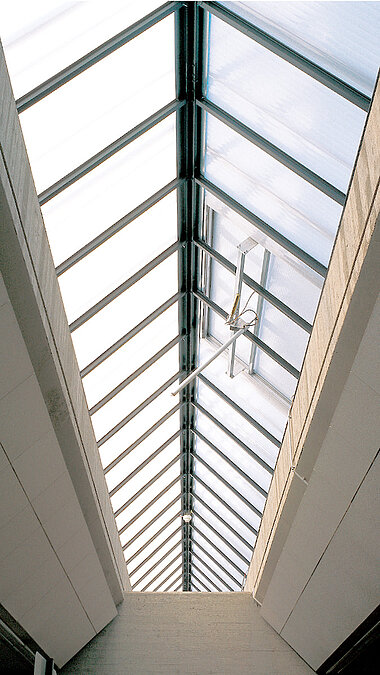

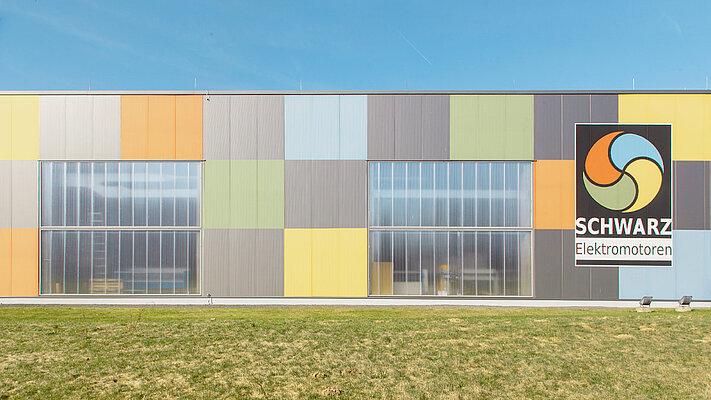

Qui trovate i nostri riferimenti nel settore dei lucernari continui

I vantaggi per voi

Lucernario continuo W | R

Efficienza energetica

  • L’isolamento termico ideale con omologazione generale rispetto ai requisiti relativi alla vigilanza sulle costruzioni
  • Sistema complessivo modulare, composto da numerosi componenti singoli innovativi, perfettamente armonizzati
  • I componenti metallici esterni e interni, sia nella struttura portante che come sistemi di battenti, sono completamente isolati dal punto di vista termico
  • Vetrature in plastik con i più bassi coefficienti di trasmittanza termica
  • Tutte le varianti di vetratura raggiungono la massima classe di permeabilità all’aria secondo EN 12207, fino alla classe 4

Stabilità, sicurezza e EFC

  • Efficace evacuazione con lo Smoke-out CI-System W | R (DIN EN 12101-2), serie tandem
  • Apertura rapida in caso di incendio tramite scatto termico, scatto remoto termico e CO2 oppure scatto remoto elettrico
  • Tutti i dispositivi di evacuazione fumi e calore possono essere combinati con impianti di ventilazione
  • Massima stabilità dei sistemi di battenti quando aperti grazie alle traverse multi-snodo con supporto elastico
  • Una manutenzione corretta e regolare per voi

Testati e certificati

Omologazione generale rispetto ai requisiti relativi alla vigilanza sulle costruzioni (ABZ): Certificato di utilizzo tedesco
L’omologazione generale rispetto ai requisiti relativi alla vigilanza sulle costruzioni (ABZ) è concessa dal Deutsche Institut für Bautechnik (DIBt). Questo certificato rappresenta una valutazione dell’utilizzabilità e dell’applicabilità di un prodotto per l’edilizia in riferimento ai requisiti relativi alla vigilanza sulle costruzioni.

Certificato di qualità LAMILUX – dimostra che il sistema di lucernari è stato prodotto e realizzato in maniera coerente rispetto alle omologazioni dei prodotti e ai relativi standard tecnici. Manteniamo le nostre promesse!

Certificati di collaudo e omologazioni europee

  • Proprietà di isolamento termico testate in conformità a EN ISO 10077-1
  • Tenuta alla pioggia battente testata in conformità a EN 12208
  • Permeabilità all’aria testata in conformità a EN 12207
  • Reazione al fuoco della vetratura classificata secondo EN 13501-1
  • Fusibilità della vetratura conforme DIN 18230-1 dimostrata
  • Impianti EFC come impianti a battente singolo o doppio testati e classificati secondo EN 12101-2

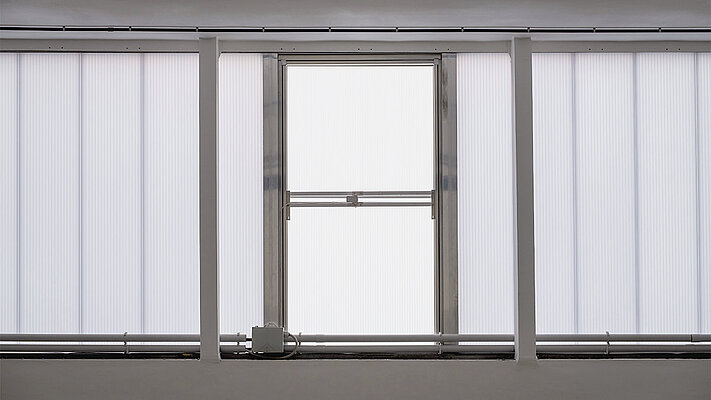

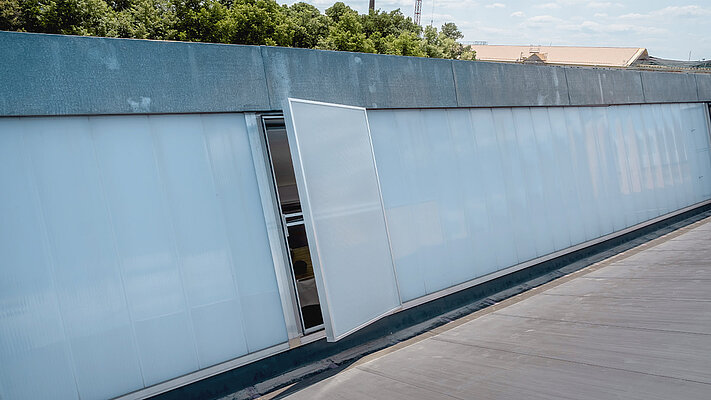

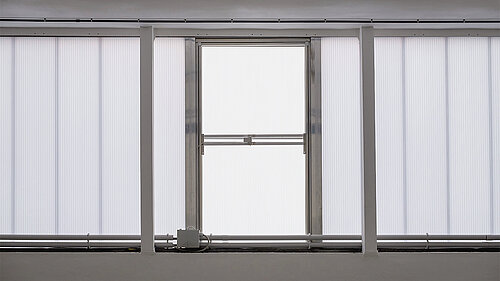

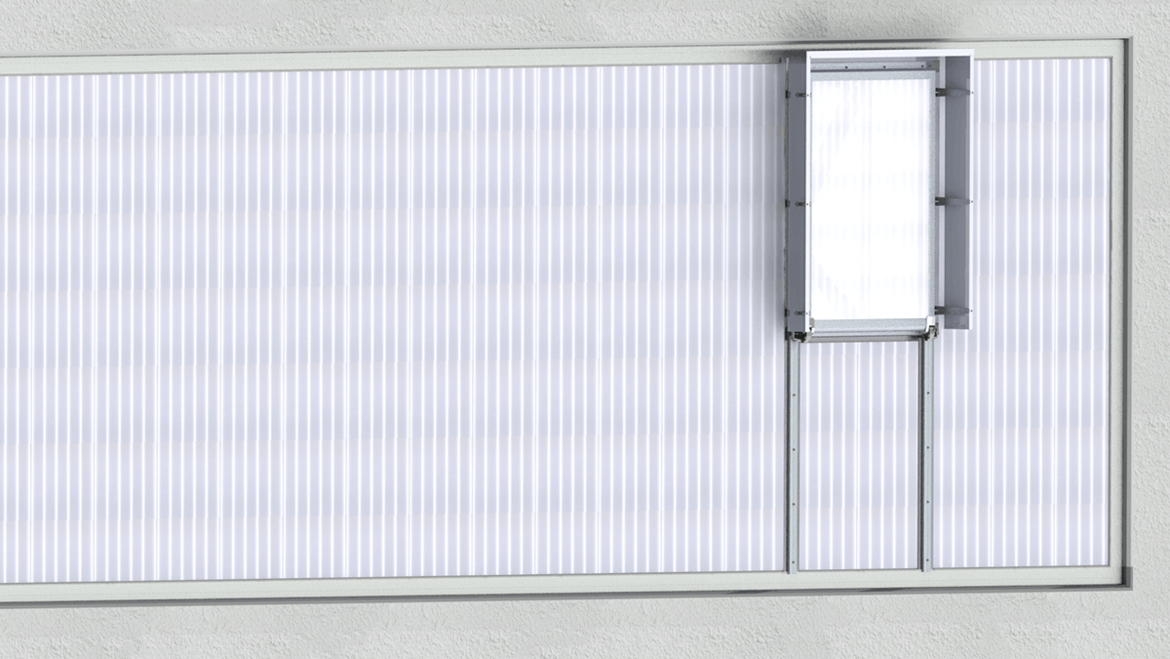

Sistemi di sportelli per EFC e ventilazione

  • Integrazione come sportello singolo o sportello singolo serie tandem
  • Funzione di ventilazione a scatto manuale o automatizzata attraverso motori elettrici (24 Volt/230 Volt) con attuatore lineare o sistemi di propulsione pneumatici con cilindri pneumatici
  • Apertura rapida in caso di incendio tramite scatto termico, scatto remoto termico e CO2 oppure scatto remoto elettrico
  • Comando efficiente dal punto di vista energetico dei sistemi di battenti per l’aerazione e la deaerazione naturali, con set di sensori vento e pioggia nonché ulteriori componenti tecnici di comando
  • Tenuta alla pioggia battente ottimale grazie al telaio di tenuta saldato
  • Isolamento ottimale



Misure e valori

Lucernario continuo W | R

Superficie di apertura del sistema di battenti efficiente dal punto di vista aerodinamico
con inclinazione a 30° delle superfici vetrate

Altezza (mm)Larghezza (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,67 m²0,97 m²1,29 m²1,32 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,56 m²2,99 m²
16900,96 m²1,43 m²1,91 m²1,85 m²3,54 m²

* solo come RWG di serie tandem

Superficie di apertura del sistema di battenti efficiente dal punto di vista aerodinamico
con inclinazione a 45° delle superfici vetrate

Altezza (mm)Larghezza (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,68 m²1,00 m²1,33 m²1,32 m²2,44 m²
14000,84 m²1,25 m²1,66 m²1,59 m²2,99 m²
16900,99 m²1,49 m²1,98 m²1,89 m²3,54 m²

* solo come RWG di serie tandem

Superficie di apertura del sistema di battenti efficiente dal punto di vista aerodinamico
con inclinazione a 60° delle superfici vetrate

Altezza (mm)Larghezza (mm)
 1000150020002100 TS*4200 TS*
8300,50 m²0,74 m²0,99 m²0,96 m²1,84 m²
11000,65 m²0,97 m²1,29 m²1,23 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,53 m²2,93 m²
16900,96 m²1,41 m²1,87 m²1,82 m²3,47 m²

* solo come RWG di serie tandem

Superficie di apertura del sistema di battenti efficiente dal punto di vista aerodinamico
con inclinazione a 90° delle superfici vetrate

Altezza (mm)Larghezza (mm)
 1000150020002100 TS*4200 TS*
8300,49 m²0,73 m²0,97 m²0,94 m²1,81 m²
11000,64 m²0,95 m²1,26 m²1,21 m²2,31 m²
14000,80 m²1,19 m²1,58 m²1,51 m²2,88 m²
16900,94 m²1,38 m²1,84 m²1,78 m²3,41 m²

* solo come RWG di serie tandem
